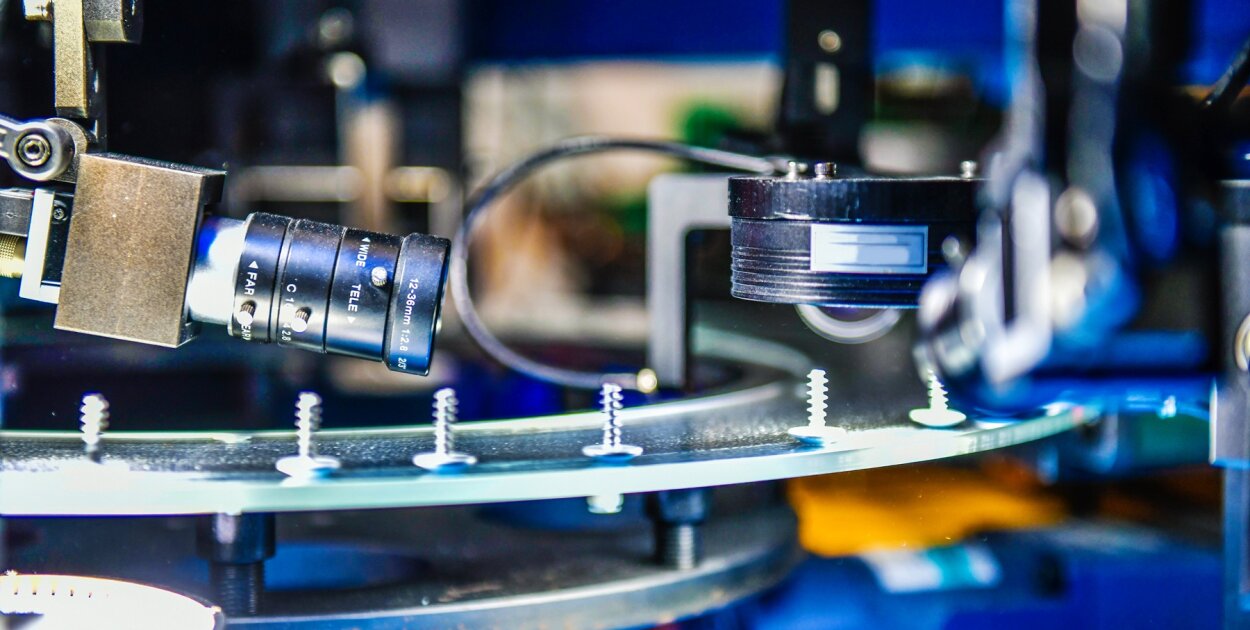

Czym jest podajnik wibracyjny i jak działa?
Podajnik wibracyjny to urządzenie, które transportuje, dozuje i orientuje detale przez kontrolowane drgania misy albo rynny. Energia wibracyjna przenosi wsad małymi skokami, zapewnia stały rytm podawania, stabilną separację elementów, dokładność, orientacji i integrację z linią bez ręcznego dosypywania.
Podajnik wibracyjny pracuje jako kluczowym elementem automatyzacji procesów produkcyjnych. Automatyzacja procesów produkcyjnych oznacza połączenie maszyn, sterowników i czujników w ciągły, powtarzalny przepływ pracy. Zasobnik, czyli misa lub rynna, gromadzi elementy i przenosi energię drgań na wsad. Pojemność zasobnika określa autonomię pracy. Orientowanie detali oznacza ustawienie części w jednej pozycji. Stabilność orientacji skraca takt podawania. Pozycjonowanie komponentów oznacza podanie ich w miejscu odbioru robota, chwytaka albo operatora. Producent Tarpak opisuje takie urządzenia szerzej na stronie https://tarpak.pl, wskazując ich rolę w liniach pakujących.
Drgania generuje napęd, który zamienia energię elektryczną na ruch oscylacyjny misy, rynny albo rury. Napęd reguluje skok roboczy, przenosi energię na wsad i określa prędkość podawania przez amplitudę oraz częstotliwość drgań w trybie ciągłym albo impulsowym maszyny odbiorczej.
Napęd elektromagnetyczny to układ z cewką i kotwicą, który generuje cykliczne impulsy magnetyczne. Napęd bezwładnościowy, czyli silnik wibracyjny z przeciwwagami, wytwarza siłę odśrodkową przez obrót masy. Napęd piezoelektryczny wykorzystuje odkształcenie elementu ceramicznego po przyłożeniu napięcia. Amplituda drgań to maksymalne wychylenie rynny w jednym cyklu. Częstotliwość drgań to liczba cykli na sekundę, zwykle 50–100 Hz. Te parametry kontrolują prędkość i precyzję podawania od 0% do 100%.
Podajniki wibracyjne dzielą się na 3 główne typy: liniowe, cylindryczne i rurowe. Każdy typ transportuje inne elementy, dopasowuje geometrię prowadzenia do procesu i umożliwia funkcje, takie jak dozowanie, orientacja, separacja albo zamknięty transport wsadu dla pakowania i montażu.

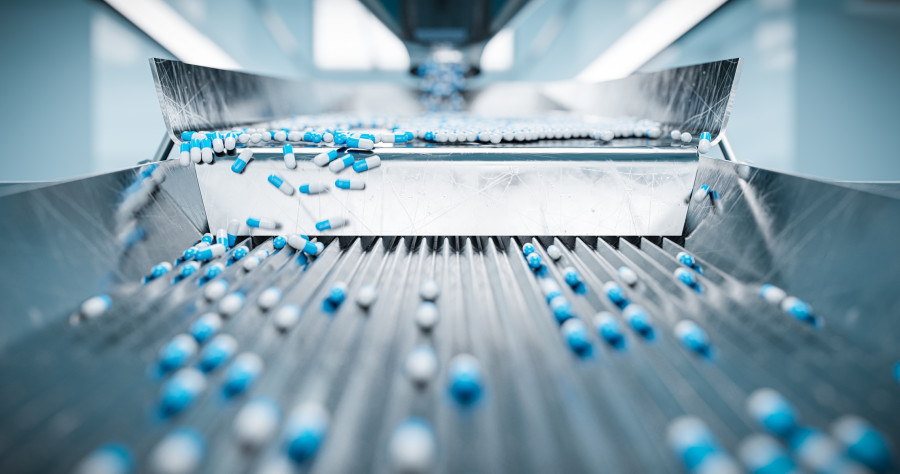

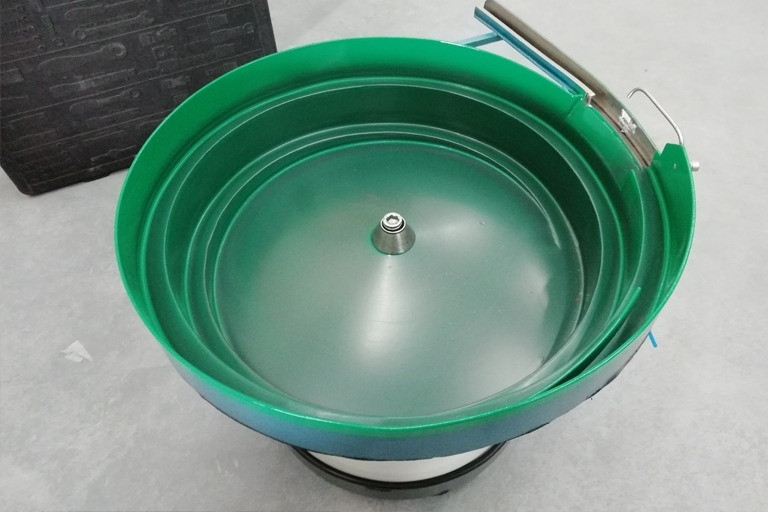

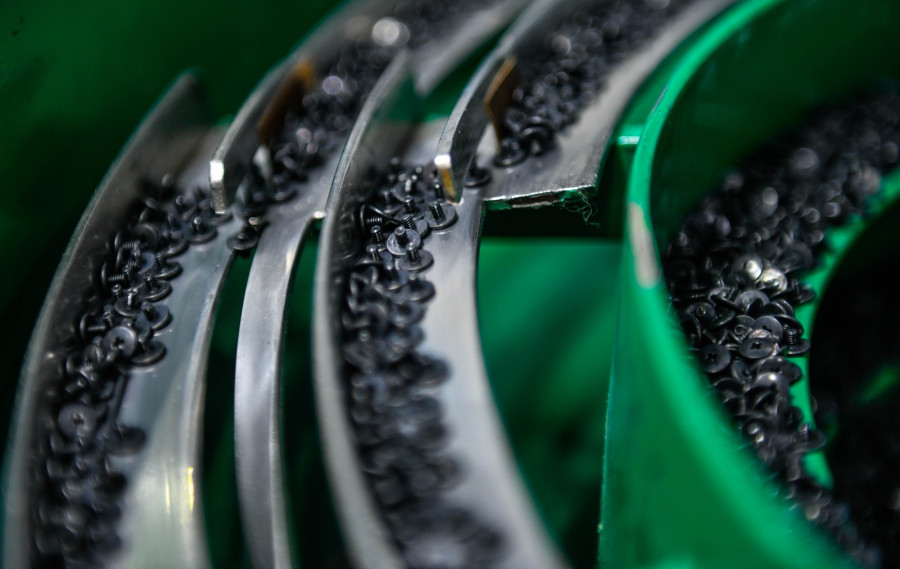

Podajnik liniowy wibracyjny to rynna na bazie wibracyjnej, która przesuwa detale po prostej ścieżce. Podajnik cylindryczny, nazywany misowym, wykorzystuje spiralną ścieżkę wewnątrz misy. Taka geometria orientuje śruby, nakrętki, kapsle i drobne elementy montażowe. Takie podajniki rozdzielają elementy przed odbiorem. Podajnik rurowy wibracyjny to zamknięta rura, która transportuje proszki, granulaty i substancje pylące. Podajniki wibracyjne obejmują rozwiązania elektromagnetyczne, bezwładnościowe i misowe, zależnie od geometrii detalu.
Najczęstsze konfiguracje obejmują:
Podajnik wibracyjny przesuwa wsad przez drgania, a podajnik taśmowy przez ruch ciągłej taśmy. Różnica dotyczy sposobu transportu, dokładności dozowania, podatności na zabrudzenia oraz możliwości orientowania drobnych części w automatycznych procesach montażowych i pakujących bez chwytania każdego detalu osobno.
Podajniki taśmowe sprawdzają się przy długim transporcie opakowań, kartonów i większych wyrobów. Podajniki wibracyjne lepiej dozują małe elementy, na przykład śruby, tabletki i granulaty. Transport wibracyjny minimalizuje ryzyko uszkodzenia kruchych części, bo nie wymusza tarcia o pas. Prosta konstrukcja bez taśmy obniża koszty serwisu, stabilizuje rytm podawania. Kontrola czystości jest prostsza.
Podajniki wibracyjne znajdują zastosowanie w gałęziach przemysłu, gdzie proces wymaga rytmicznego dozowania, separacji lub podania drobnych części. Urządzenia obsługują żywność, farmaceutyki, chemię, recykling, elektronikę i montaż mechaniczny z powtarzalną wydajnością oraz stabilną orientacją przy pracy jednozmianowej i zmianowej.
Transport materiałów sypkich oznacza przemieszczanie luźnych frakcji, takich jak mąka, cukier, przyprawy, proszki i granulaty. W przemyśle spożywczym podajniki współpracują z wagami i pakowarkami. W farmacji transportują tabletki, kapsułki oraz granulaty zgodnie z wymaganiami higienicznymi. W chemii i recyklingu sortowanie wibracyjne rozdziela strumień według wielkości, kształtu i struktury. Sortowanie zwiększa powtarzalność wsadu przed kruszarką, wagą albo separatorem optycznym. W strefach pyłowych projekt wymaga analizy ATEX, a przy żywności zgodności z zasadami HACCP.
Sterowanie podajnikiem polega na regulacji amplitudy, częstotliwości i czasu pracy napędu. Sterownik kontroluje intensywność drgań, integruje sygnały z czujników, dostosowuje wydajność do maszyny odbierającej oraz stabilizuje przepływ wsadu w pętli zamkniętej regulacji po zmianie zasypu i taktu linii.

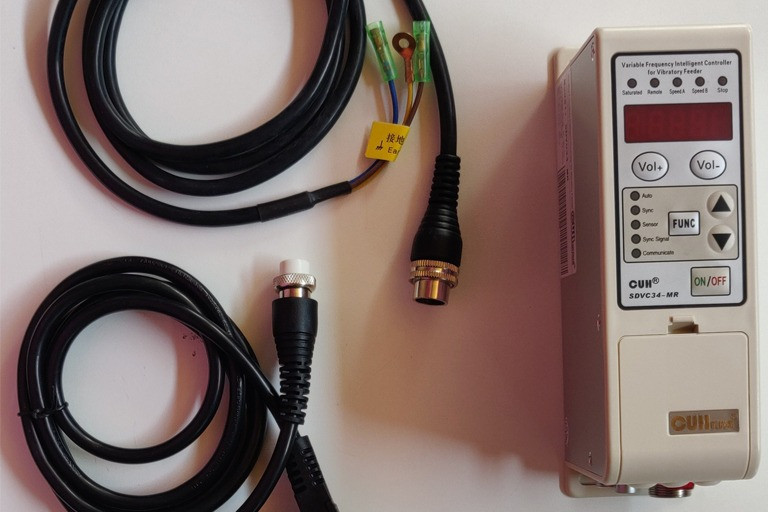

Sterownik podajnika wibracyjnego to moduł elektroniczny, który reguluje napięcie, częstotliwość oraz charakter impulsów napędu. Czujnik poziomu to element pomiarowy, który wykrywa minimalny albo maksymalny zapas detali w misie. Czujniki poziomu uruchamiają dosyp, zatrzymują podawanie i chronią przed przepełnieniem. Kontrola może działać ręcznie, przez potencjometr, albo automatycznie przez PLC. Pętla zamkniętej regulacji stabilizuje skok rynny mimo zmiany masy wsadu i impedancji mechanicznej układu.
Podajnik wibracyjny zapewnia precyzyjne, powtarzalne i energooszczędne podawanie detali. Zalety obejmują cichą pracę, prostą obsługę, niski poziom awarii oraz możliwość integracji z robotami, wagami, pakowarkami i stanowiskami kontroli jakości na liniach seryjnych i krótkich seriach produkcyjnych oraz laboratoryjnych.
Najważniejsze zalety wynikają z prostoty konstrukcji i niskiej liczby części zużywalnych. Podajniki działają stabilnie przy pracy zmianowej i minimalizują przestoje. Podajnik wibracyjny pozwala dozować elementy bez mechanicznego chwytania każdej sztuki. To niezawodne rozwiązanie dla elektroniki, farmacji i montażu śrub. Odpowiednio dobrany solidny system mocowania ogranicza kawitację drgań, rezonans uboczny i hałas konstrukcyjny.
Dobór urządzenia zaczyna się od detalu, wydajności i wymaganej pozycji odbioru. Producent analizuje geometrię części, masę wsadu, kruchość materiału, wymagany takt, warunki higieniczne i sposób integracji z istniejącymi maszynami oraz automatyką linii przed testem odbiorczym FAT u dostawcy.

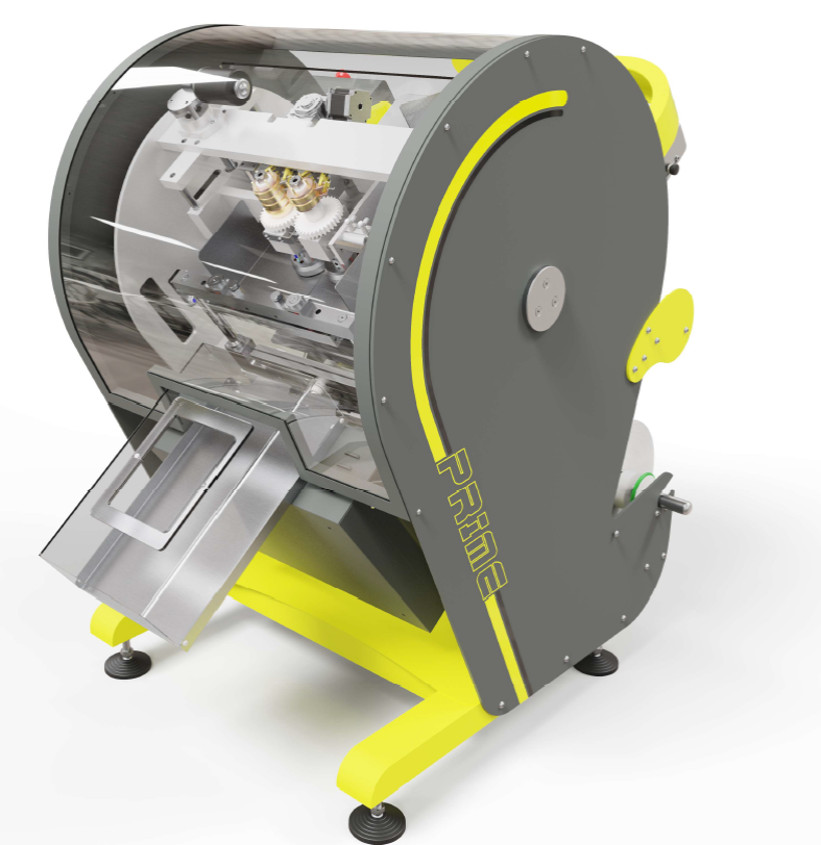

Dobry producent podajników wibracyjnych zaczyna projekt od rysunku części, próbek i tolerancji wymiarowych. Tarpak projektuje podajniki indywidualnie, dostosowuje geometrię misy, napęd i sterownik do detali oraz wydajności linii. Firma ma wieloletnie doświadczenie, a urządzenia są projektowane według wymagań klienta. Efektem ich pracy jest solidny system wykonania gwarantujący długą żywotność urządzenia. Podajnik wibracyjny po testach zapewnia wysokiej jakości pracę przy śrubach, tabletkach i częściach plastikowych. Kluczowe znaczenie ma test próbny na realnym detalu.
Parametry doboru obejmują:
FAQ wyjaśnia koszty, nastawy, transport pylący i czas wdrożenia podajnika. Odpowiedzi porządkują decyzje zakupowe, ponieważ wskazują parametry techniczne, wymagania procesu, granice zastosowania oraz dokumenty potrzebne do wyceny urządzenia przez producenta, integratora i użytkownika końcowego procesu w ofercie technicznej.
Cena zależy od typu napędu, geometrii misy, materiału wykonania, sterownika i poziomu automatyzacji. Prosty podajnik wibracyjny kosztuje mniej niż kompletne stanowisko z czujnikami, zabudową i integracją PLC (ekspertem w takiej integracji jest firma Pro-control.pl). Do wyceny potrzebne są próbki detali, wydajność, oczekiwana orientacja i sposób podawania.
Częstotliwość drgań dobiera się do masy wsadu, sprężystości konstrukcji i wymaganego skoku rynny. Typowe zakresy pracy obejmują 50–100 Hz dla napędów elektromagnetycznych. Rezonans roboczy zwiększa efektywność, ale wymaga stabilnej regulacji amplitudy.
Podajnik rurowy wibracyjny nadaje się do substancji pylących, bo zapewnia zamknięty tor przepływu. Taka konstrukcja ogranicza emisję pyłu i kontakt operatora z medium. Przy mące, proszkach chemicznych i dodatkach mineralnych projekt wymaga oceny ATEX.
Czas wdrożenia zależy od dostępności detali, liczby testów i stopnia integracji z maszyną nadrzędną. Najszybsze projekty obejmują standardową rynnę, sterownik i odbiór ręczny. Dłuższe projekty obejmują orientowanie, wizję, roboty i odbiór synchroniczny.Źródło: https://ejarocin.pl/pl/651_artykuly-sponsorowane/18734_automatyzacja-linii-produkcyjnych-technologie-wdrozenie-i-korzysci.html
